Назначение

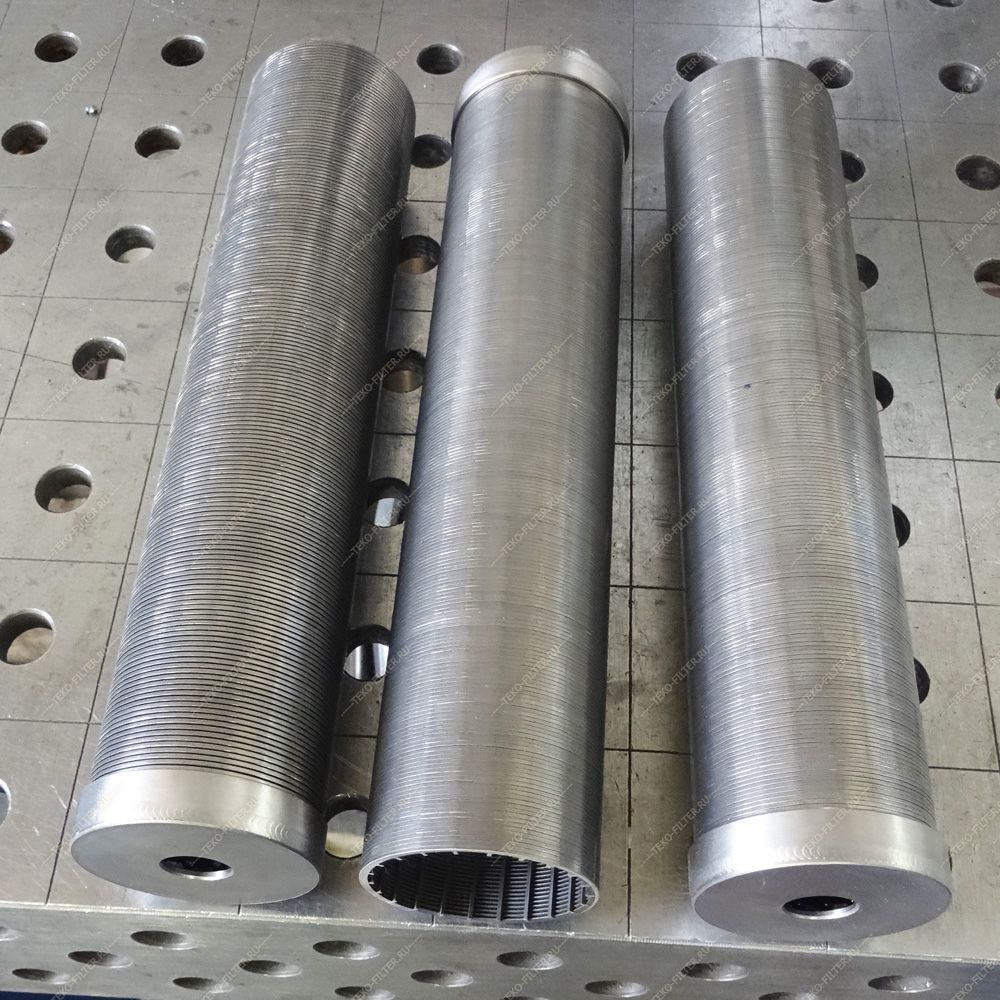

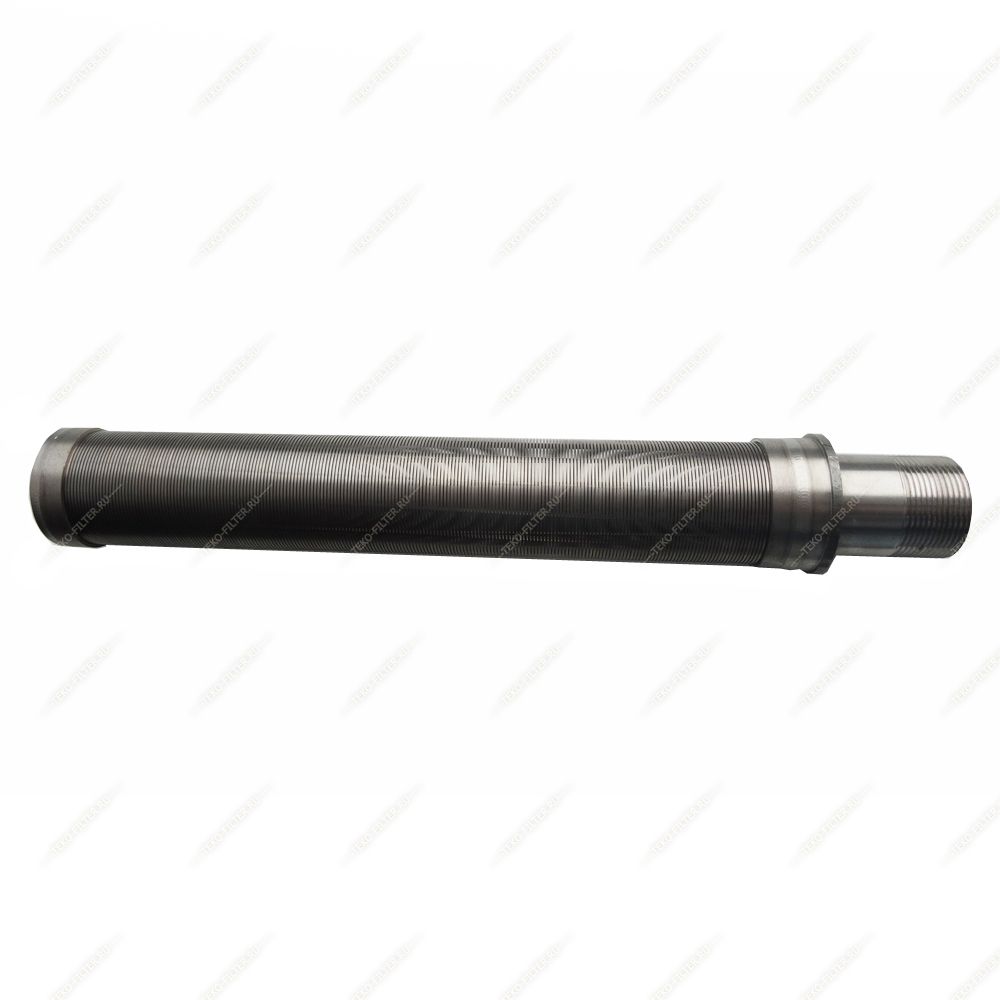

Фильтрующие патроны / картриджи применяются в фильтрах механической очистки и некоторых других. Элементы устанавливаются внутри корпуса фильтра и обеспечивают фильтрацию от механических примесей. Фильтруемая среда проходит через щели внутрь патрона, при этом примеси задерживаются на его фильтрующей поверхности.
Описание конструкции и принцип действия

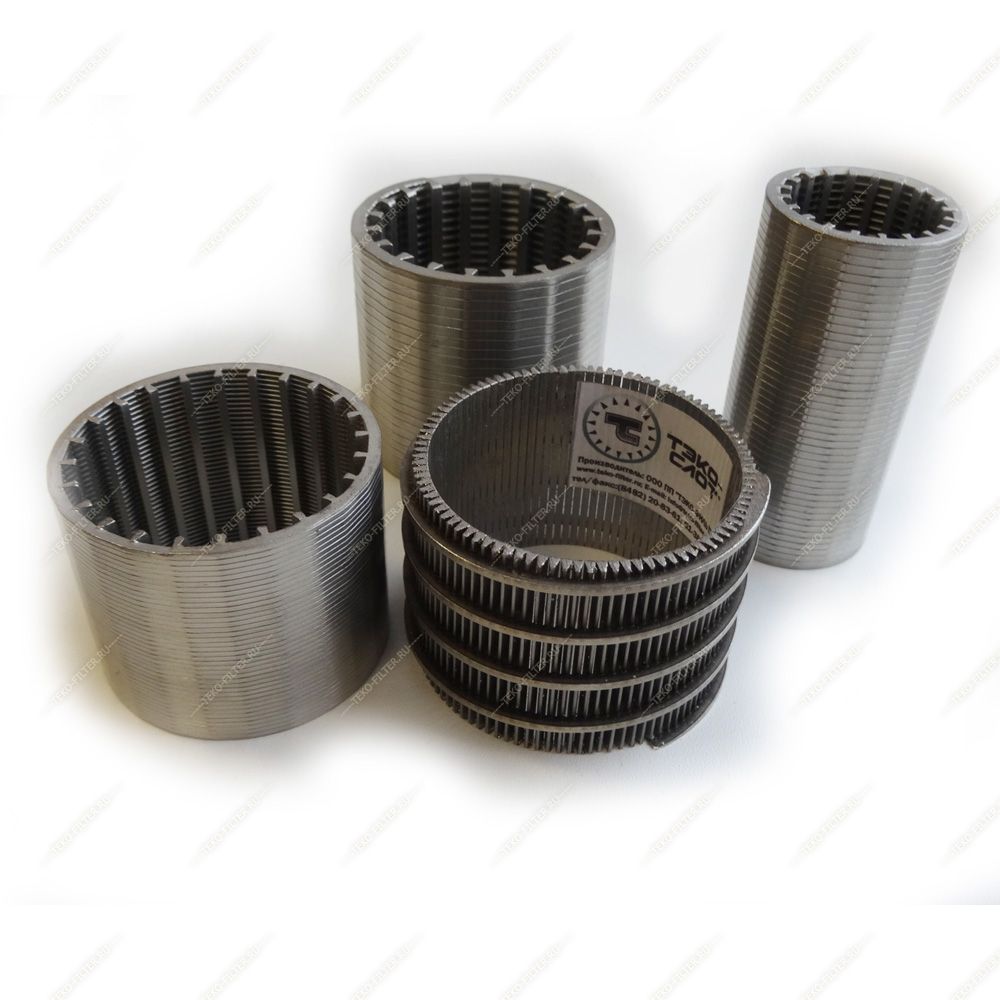

Элементы изготавливаются на основе каркасно-проволочной конструкции «ТЭКО-СЛОТ». Это простая, но при этом достаточно прочная конструкция, получаемая путем намотки проволоки треугольного сечения на продольные направляющие – стрингеры. В каждой точке соприкосновения проволока сваривается со стрингерами методом контактной сваркой.
Шаг намотки проволоки определяет ширину щелевого зазора. Ширина щели фильтрующих элементов может варьироваться от 0,025 до 20 мм. Производство фильтрующих элементов «ТЭКО-СЛОТ» производится на полностью автоматическом оборудовании, что обеспечивает исключительное качество изделий и полное их соответствие требованиям Заказчика с допуском до ±0,015 мм.
Материал исполнения: нержавеющая сталь. Фильтрующие элементы являются несменяемыми в эксплуатации. В случае загрязнения производится очистка путем промывки вручную или в автоматическом режиме методом обратного тока. Использование в производстве проволоки треугольного сечения позволяет полностью исключить забивание щелей, промывка осуществляется легко и эффективно.

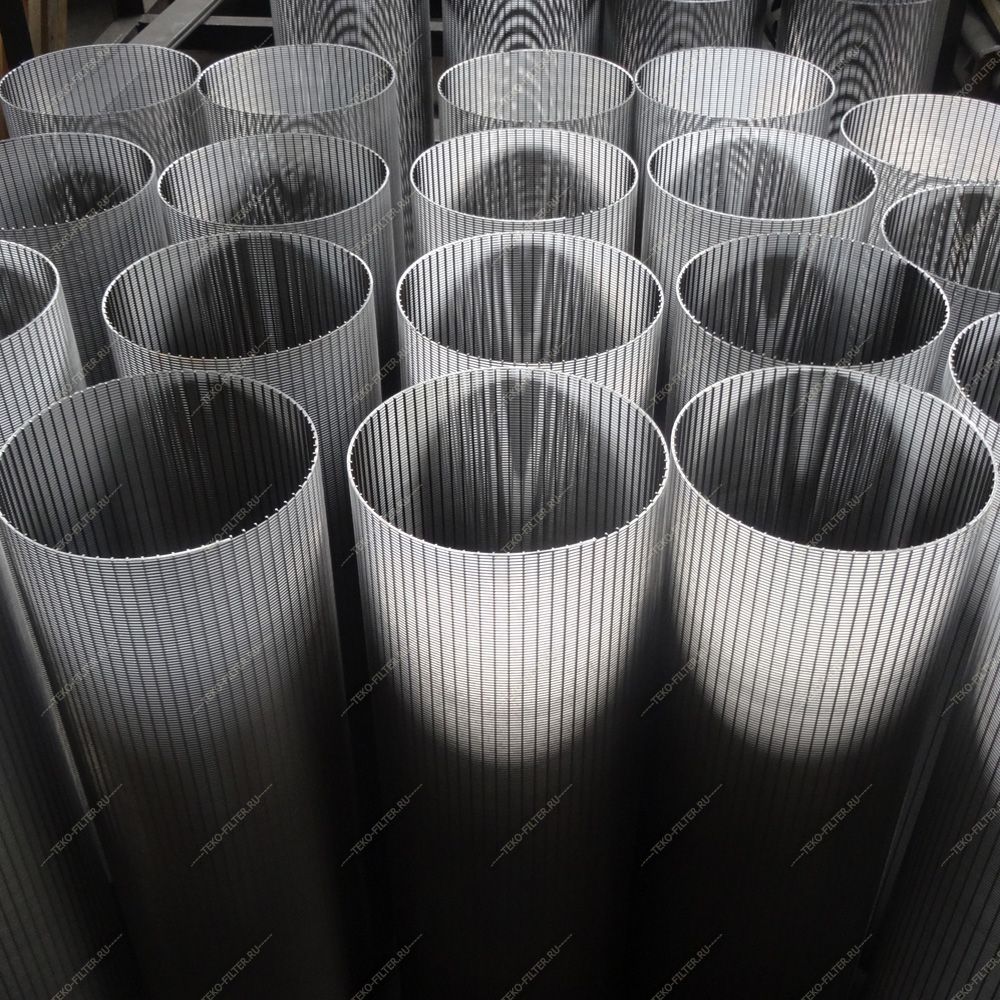

Возможно изготовление элементов разного диаметра – от 23 до 279 мм. Направление фильтрации может осуществляться в двух направлениях: снаружи – внутрь, изнутри – наружу.
Фильтрующие патроны / картриджи «ТЭКО-СЛОТ» имеют ряд преимуществ:
- высокая пропускная способность;
- исключение возможности забивания щелей;
- равномерное распределение фильтруемой среды;
- эффективная промывка;
- высокая механическая прочность;
- длительный срок эксплуатации.
